Der Leistungsfaktor einer LED -Treiber -Leistungskarte ist ein entscheidender Parameter, der die Effizienz und Leistung von LED -Beleuchtungssystemen erheblich beeinflusst. Als führender Anbieter von LED -Fahrer -Power -Boards habe ich aus erster Hand gesehen, wie wichtig es ist, dieses Konzept sowohl für Hersteller als auch für das Ende zu verstehen.
Leistungsfaktor verstehen
Der Leistungsfaktor (PF) ist ein Maß dafür, wie effektiv elektrische Leistung in einem Wechselstromkreis (Wechselstrom) verwendet wird. In einer idealen Welt würde der gesamte elektrische Strom für nützliche Arbeiten verwendet. In realen - Weltszenarien wird jedoch aufgrund des Vorhandenseins von reaktiven Komponenten wie Induktoren und Kondensatoren in elektrischen Schaltungen ein Teil der Leistung verschwendet.
Der Leistungsfaktor ist definiert als das Verhältnis von realer Leistung (P), die die Kraft ist, die tatsächlich nützliche Arbeiten leistet (wie das Beleuchtung einer LED), zu scheinbaren Kraft (s). Scheinbare Leistung ist das Produkt der Spannung (V) und des Stroms (i) in einem Wechselstromkreis, dh (s = V \ mal i). Real Power wird gegeben durch (p = v \ mal i \ mal \ cos \ varphi), wobei (\ varphi) der Phasenwinkel zwischen der Spannung und den Stromwellenformen ist. Der Leistungsfaktor (Pf = \ Frac {P} {S} = \ cos \ varphi).
Ein Leistungsfaktor von 1 (oder 100%) bedeutet, dass der gesamte dem Gerät gelieferte elektrische Strom für nützliche Arbeiten verwendet wird, und es gibt keine reaktive Leistung. Andererseits zeigt ein Leistungsfaktor von weniger als 1 an, dass ein Teil der Leistung in Form von Reaktive verschwendet wird.
Warum Leistungsfaktor in LED -Treiberkraftbrettern wichtig ist
Energieeffizienz
LED -Beleuchtung ist bekannt für seine Energie - Sparfähigkeiten. Wenn jedoch der Leistungsfaktor der LED -Treiberleistung niedrig ist, wird eine erhebliche Menge an elektrischer Energie verschwendet. Dies erhöht nicht nur die Stromrechnung für das Ende - Benutzer, sondern widerspricht auch dem Ziel der Energieeinsparung. Bei großen Maßstäben mit Maßstäben wie in kommerziellen Gebäuden oder Straßenlaternen kann ein niedriger Leistungsfaktor im Laufe der Zeit zu erheblichen Energieverlusten führen.
Stromnetzaufprall
Wenn eine große Anzahl von Geräten mit niedrigem Leistungsfaktor mit dem Stromnetz verbunden ist, können sie für die Netzbetreiber Probleme verursachen. Geräte mit niedriger Leistung - Faktorgeräte ziehen mehr Strom aus dem Netz als nötig für die Menge der realen Leistung, die sie verbrauchen. Dieser erhöhte Strom kann zu Spannungsabfällen, Überhitzung von Transformatoren und Übertragungsleitungen und einer verringerten Gesamtwirkungsgrad des Stromnetzes führen. Versorgungsunternehmen berechnen häufig industrielle und gewerbliche Kunden aufgrund ihres Leistungsfaktors. Daher kann es den Kunden helfen, zusätzliche Gebühren zu vermeiden.
Einhaltung der Standards
Viele Länder und Regionen haben Standards und Vorschriften bezüglich des Leistungsfaktors von elektrischen Geräten, einschließlich LED -Beleuchtungsprodukten, festgelegt. In der Europäischen Union ist beispielsweise die ERP -Richtlinie (Energy - verwandte Produkte) Anforderungen für den Leistungsfaktor von LED -Treibern festgelegt. Um den Zugang und die Einhaltung des Marktes zu gewährleisten, müssen die Hersteller von LED -Treiberleistungsboardplatten mit einem hohen Leistungsfaktor entwerfen und herstellen.
Faktoren, die den Leistungsfaktor von LED -Treiberkraftbrettern beeinflussen
Schaltungsdesign
Die Schaltungstopologie des LED -Treiber -Power -Boards spielt eine entscheidende Rolle bei der Bestimmung des Leistungsfaktors. Es gibt verschiedene Arten von LED -Treiberschaltungen, wie z. B. nicht isolierte und isolierte Topologien. Einige Schaltungen, wie die Boost PFC -Schaltung (Leistungsfaktorkorrektur), sind speziell entwickelt, um den Leistungsfaktor zu verbessern. Der Boost -PFC -Schaltkreis bewirkt, indem die Stromwellenform so eingestellt wird, dass sie sich in Phase mit der Spannungswellenform befindet, wodurch der Leistungsfaktor erhöht wird.
Komponentenauswahl
Die Auswahl der Komponenten in der LED -Treiberleistung beeinflusst auch den Leistungsfaktor. Beispielsweise können die Qualität und Eigenschaften der Kondensatoren und Induktoren, die in der Schaltung verwendet werden, die Phasenbeziehung zwischen Spannung und Strom beeinflussen. Hoch -Qualitätskomponenten mit einem niedrigen äquivalenten Serienwiderstand (ESR) und geeigneten Kapazitäts- und Induktivitätswerten können dazu beitragen, den Leistungsfaktor zu verbessern.
Lasteigenschaften
Die an das LED -Treiber -Power Board angeschlossene Last, dh die LEDs selbst, kann auch den Leistungsfaktor beeinflussen. Verschiedene Arten von LEDs haben unterschiedliche elektrische Eigenschaften, und die Anzahl und Anordnung von LEDs in der Beleuchtungsanlage kann die Gesamtlast des Treibers beeinflussen. Wenn die LEDs beispielsweise ein nicht lineares Lastcharakteristik aufweisen, kann es schwieriger werden, einen hohen Leistungsfaktor zu erreichen.
Verbesserung des Leistungsfaktors von LED -Treiberkraftbrettern
Leistungsfaktorkorrektur (PFC)
Wie bereits erwähnt, werden PFC -Schaltkreise üblicherweise verwendet, um den Leistungsfaktor von LED -Treiberleistungspflichten zu verbessern. Es gibt zwei Haupttypen von PFC: Passive PFC und aktives PFC.
Passive PFC verwendet passive Komponenten wie Induktoren und Kondensatoren, um den Leistungsfaktor zu korrigieren. Es ist relativ einfach und kostengünstig, kann aber nur eine moderate Verbesserung des Leistungsfaktors erzielen, typischerweise bis zu rund 0,9. Active PFC hingegen verwendet aktive Komponenten wie Transistoren und Steuerschaltungen, um die Stromwellenform anzupassen. Active PFC kann einen Leistungsfaktor in der Nähe von 1 (bis zu 0,99) erreichen und eignet sich besser für hochleistungsfähige LED -Treiber -Kraftbretter.
Advanced Circuit Topologies
Die Hersteller recherchieren und entwickeln ständig neue Topologien, um den Leistungsfaktor von LED -Fahrerleistungstafeln zu verbessern. Beispielsweise kombinieren einige neue Topologien mehrere Funktionen wie Leistungsfaktorkorrektur, Spannungsregulation und Stromregelung in einem einzigen Schaltkreis, was zu kompakteren und effizienteren LED -Treibern führt.
Unsere Angebote für LED -Fahrer -Power Board
Als Lieferant von LED -Treiber -Leistungsbehörden bieten wir eine breite Palette von Produkten mit hohem Leistungsfaktor an. Unsere Boards sind mit den neuesten Leitertopologien ausgelegt und verwenden hochwertige Qualitätskomponenten, um eine hervorragende Leistung für Leistungsfaktoren zu gewährleisten.

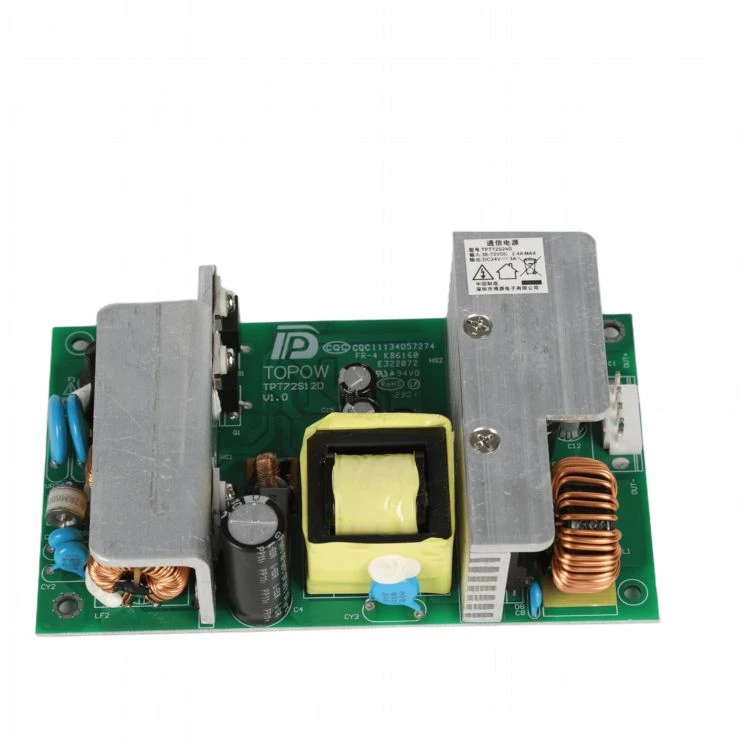

Wir habenReguliertes Schaltleistung ModulDies bietet eine stabile Ausgangsspannung und einen hohen Leistungsfaktor. Diese Module sind für verschiedene LED -Beleuchtungsanwendungen geeignet, von kleinen Wohnbeleuchtung bis hin zu großen kommerziellen Installationen.
Unser12v3a Bare Boardist ein weiteres beliebtes Produkt. Es ist für eine einfache Integration in verschiedene LED -Beleuchtungskörper ausgelegt und bietet einen hohen Leistungsfaktor, um den effizienten Betrieb mit Energie zu gewährleisten.
Wir bieten auch anAC - DC -Schaltnetzteilsversorgungmit fortschrittlicher Leistungsfaktor -Korrekturtechnologie. Diese Stromversorgungen können Wechselstromleistung aus dem Netz in DC -Leistung umwandeln, die für LEDs geeignet sind und gleichzeitig einen hohen Leistungsfaktor beibehalten.
Abschluss
Der Leistungsfaktor einer LED -Treiber -Leistungskarte ist ein kritischer Parameter, der die Energieeffizienz, die Auswirkung von Stromnetz und die Einhaltung der Standards beeinflusst. Als Lieferant von LED -Treiber -Power Board verstehen wir, wie wichtig es ist, Produkte mit hohem Leistungsfaktor bereitzustellen. Unser Engagement ist es, innovative und hohe hochwertige LED -Treiber -Leistungsbehörden anzubieten, die den Bedürfnissen unserer Kunden entsprechen und zu einer energieeren und nachhaltigen Zukunft beitragen.
Wenn Sie an unseren LED -Fahrer -Power -Boards interessiert sind oder Fragen zu Leistungsfaktor und LED -Beleuchtung haben, können Sie uns gerne zur Beschaffung und weiteren Diskussion kontaktieren. Wir sind bereit, Ihnen die besten Lösungen für Ihre LED -Beleuchtungsprojekte zu bieten.
Referenzen
- National Electrical Manufacturers Association (NEMA). "Power -Faktor -Grundlagen."
- Internationale Elektrotechnische Kommission (IEC). "Standards für LED -Beleuchtungsprodukte."
- ERP (Energie - verwandte Produkte) Richtlinie, Europäische Union.
